Microcontrolador de 32 bits LQFP-100 da microplaqueta Cortex-M4 do ST STMicroelectronics do microcontrolador STM32F407VET6

Vista geral STM32F407VET6

STM32F407VET6 é baseado nos periféricos inovativos integrados de STM32F407/417 ARM® Cortex® M4 microcontrolador de capacidade elevada, 168 megahertz de frequência de funcionamento, além, igualmente tem o MAC dos ethernet e a relação da câmera para sensores do CMOS.

STM32F407VET6 tem uma memória Flash de 32 bits MCU com uma unidade da vírgula flutuante (FPU), com instruções digitais do tratamento dos sinais (DSP) e um dispositivo de proteção da memória (MPU), que melhore a segurança de aplicativo.

O microcontrolador STM32F407VET6 tem um processador cripto/mistura que forneça a aceleração do hardware para AES 128, 192, 256, um DES triplo e pica-os (MD5, SHA-1).

Sistema do núcleo do elevado desempenho STM32F407VET6 e do padrão do setor, com periféricos aumentados e entrada/saída conectado. Incluem CAD, DAC, RTC, temporizadores de 16 bits (que incluem dois temporizadores de PWM para o controlo do motor), temporizadores de 32 bits. Há igualmente um gerador de número aleatório verdadeiro (RNG). Além, o jogo do modo da economia de poder é projetado para aplicações do consumo da baixa potência. Uma variedade de aplicações serão cobertas, incluindo movimentações do motor e controle de aplicativo, aplicações industriais: inversores, PLCs, varredores, ATAC, Walkietalkie video, equipamento audio da casa e equipamento médico.

Detalhes:

1,168megahertzCPU/210DMIPS

Acelerador 2.ART (relação dinâmica do poder)

3.12-bit DAC, 12 mordeu o CAD

4.Timer: de 16 bits e de 32 bits

5. Variação da temperatura: – 40 a +85°C e – 40 a +105°C

V de 6.Power fonte 1,8 a 3,6

7.Standard e comunicações avançadas;

8. I2C, SPI, I2S completo - duplex (dedicou PLL audio interno)

9.USART; UART USB OTG FS;

10.USB OTG HS, PODE

Relação 11.SDIO/MMC

gerador de número 12.True aleatório

13.Flash: até 1 MB, SRAM: até 192 KB, RAM alternativo: até 4 KB

processador 14.Crypto/hash (STM32F417 único)

Microcontroladores de 32 bits do BRAÇO Cortex-M4 da série 15.STM32F4, STMicroelectronics

as séries de 16.The STM32 F4 de MCUs de capacidade elevada baseadas no BRAÇO Cortex-M4, com instruções de DSP e de FPU, são uma extensão do portfólio de industry-17.leading STM32 a um desempenho mais alto. A frequência de funcionamento é até 180 megahertz.

Até 2 USB 2,0 OTG FS/HS

18.SDIO (entrada/saída seguro de Digitas)

19,16 e 32 temporizadores mordidos

20.até312CADmordidos

21.Low tensão 1,7 V a 3,6 V

Descrição detalhada:

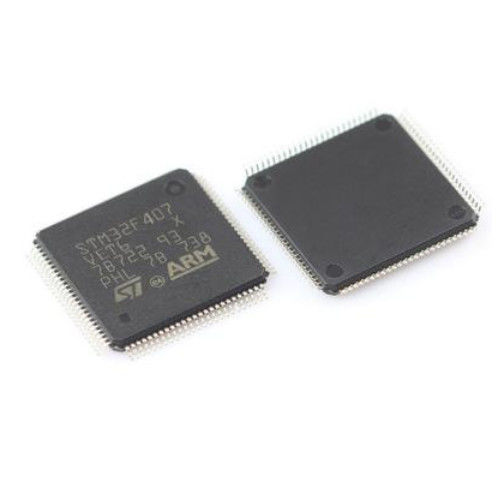

Detalhes da imagem:
