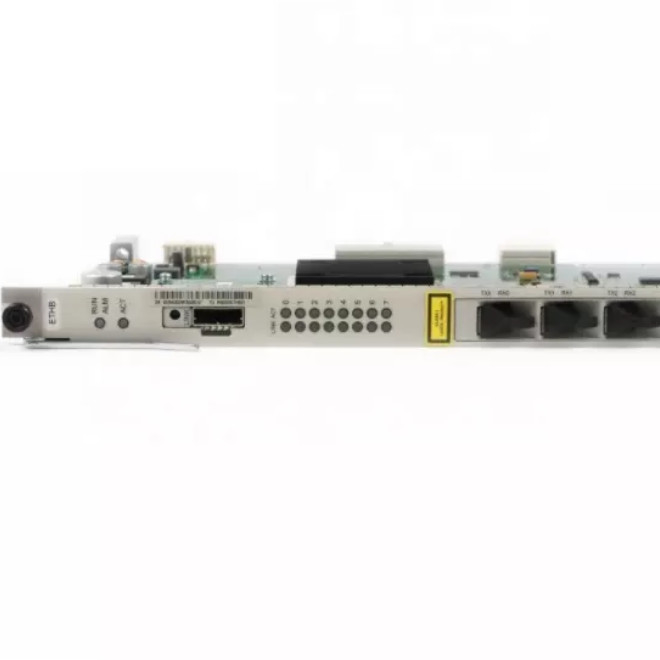

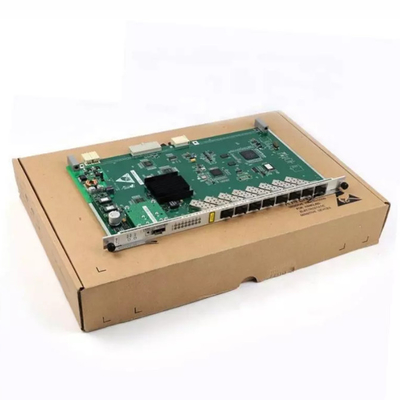

Placa ótica portuária H801ETHB da relação da placa de interruptor ETHB do gigabit de HuaWei MA5608T 8

Os ethernet prestam serviços de manutenção a especificações da placa do acesso

Únicos consumo de potência da placa e comprimento do quadro

Aplique

* ETHERNET DOS APOIOS DE HW H801ETHB QUE CONECTAM E ETHERNET RIO ACIMA.

* A ÚNICA PLACA DE HW H801ETHB É DE USO GERAL PARA A CONEXÃO EM CASCATA DOS ETHERNET.

* a encenação de conexão em cascata da aplicação de HW H801ETHB quando o painel de controlo principal e a placa de GIU são insuficientes, a única placa de HW H801ETHB pode ser usada para ethernet rio acima.

Princípio

* as funções de cada módulo de HW H801ETHB são como segue:

1. O módulo de controle termina a carga do software da única placa, o controle de gestão da operação, e a leitura dos sinais tais como o número de entalhe, o número de versão e o tipo número da placa.

2. O módulo de relação fornece 8 relações de GE à parte externa.

3. O módulo de interruptor realiza as funções da partilha de carga e da proteção da redundância com a agregação da cruz-placa.

4. O módulo de poder fornece o poder de trabalho para cada módulo funcional na placa.

5. O módulo de pulso de disparo fornece o pulso de disparo de trabalho para cada módulo funcional na placa.

* o processo de negócios de HW H801ETHB é como segue:

1. No sentido ascendente, os dados de serviço são conectados ao módulo de interruptor do painel de controlo principal através do conector da placa traseira, e o módulo de interruptor termina a troca da fio-velocidade de pacotes dos ethernet, realizando o serviço que conecta e ascendente.

2. No sentido a jusante, os dados de serviço são conectados ao painel de controlo principal da placa traseira após as passagens da relação de GE através do módulo de interruptor.

Relação do painel

Luz
